Tiêu chuẩn mặt bích JIS

Tiêu chuẩn mặt bích JIS là bộ thông số của Nhật Bản đưa ra, được tính toán và kiểm tra để sản xuất mặt bích nhằm đảm bảo các yêu tố kỹ thuật cho trước.

Để giúp các bạn tra cứu nhanh chóng và chính xác thông số của mặt bích tiêu chuẩn JIS, chúng tôi cung cấp bảng thông số tiêu chuẩn mặt bích JIS chính xác nhất. Cùng tham khảo qua bài viết sau đây!

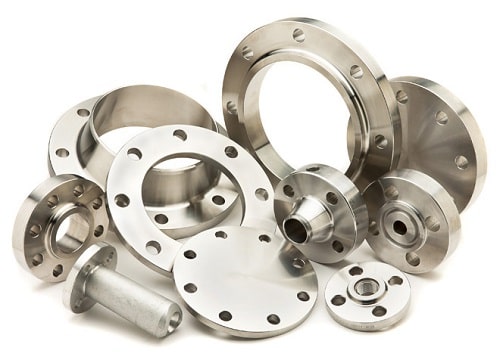

Tiêu chuẩn mặt bích JIS 2K, JIS 5K, JIS 10K, JIS 20K, JIS 30K, JIS 40K, JIS 63K

Mặt bích tiêu chuẩn JIS là gì?

Mặt bích tiêu chuẩn JIS là các loại mặt bích được sản xuất theo các thông số tiêu chuẩn JIS, các loại mặt bích theo tiêu chuẩn này đều đảm bảo các thông số kỹ thuật cho phép.

Chúng được sản suất theo các thông số tiêu chuẩn để đảm bảo kỹ thuật như chịu áp suất, nhiệt độ trong hệ thống đã được kiểm định kiểm tra.

Mặt bích tiêu chuẩn JIS được sản suất theo các thông số tiêu chuẩn: JIS 2K, JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K, JIS 40K, JIS 63K.

Ngoài ra mặt bích còn được sản xuất theo tiêu chuẩn: BS, ANSI, DIN, ASME…

Tất cả các loại tiêu chuẩn này đều được công nhận và áp dụng trên toàn thế giới.

Các mặt bích cùng tiêu chuẩn sẽ kết nối được với nhau do cùng khoảng cách lỗ bulong. Khi không biết mặt bích mình dùng tiêu chuẩn nào các bạn có thể tra cứu bảng thông số dưới đây xem chúng có phải mặt bích JIS hay không. Hoặc có thể liên hệ với chúng tôi để được tư vấn và giải đáp!

Tiêu chuẩn mặt bích JIS 2K

Mặt bích JIS 2K dùng cho các hệ thống có áp suất và nhiệt độ thấp, hệ thống ít biến đổi nhiệt độ, chúng được dùng cho các loại ống có đường kính tương đối lớn. Có hai loại bích thông dụng đó là Blind flange và Slip-on flange.

Tiêu chuẩn mặt bích JIS 2K

Thông số tiêu chuẩn JIS 2K

Tiêu chuẩn JIS 5K

Bích JIS 5K chịu được áp suất 5kg/cm2 trong điều kiện nhiệt độ bình thường. Các loại bích được sản xuất là Blind flange, Plate flange và Slip-on flange. Thông thường chúng được dùng trong các hệ thống áp suất thấp, hệ thống PCCC…

Tiêu chuẩn JIS 5K

Thông số mặt bích JIS 5K

Tiêu chuẩn mặt bích JIS 10K

Mặt bích 10K chịu được áp suất làm việc tương đương 10kg/cm2, đây là loại mặt bích thông dụng và sản xuất nhiều nhất trên thị trường. Các loại van, thiết bị, phụ kiện kết nối mặt bích tiêu chuẩn JIS thông thường là loại tiêu chuẩn JIS 10K này.

Các loại mặt bích thông dụng được sản xuất theo tiêu chuẩn này là: Blind flange, Plate flange, Slip-on flange.

• Mặt bích 10K là gì

Tiêu chuẩn mặt bích JIS 10K

Thông số mặt bích JIS 10K

Mặt bích tiêu chuẩn JIS 16K

Mặt bích JIS 16K áp lực làm việc là 16kg/cm2 chúng được sản suất với 3 loại chính đó là: Blind flange, Plate flange và Slip-on flange. Bích JIS 16K dùng cho hệ thống có áp suất tương đối, với nhiệt độ khoẳng 100 độ C.

Tiêu chuẩn mặt bích JIS 16K

Thông số mặt bích JIS 16K

Thông số mặt bích JIS 20K

Tiêu chuẩn mặt bích JIS 20K

Thông số mặt bích tiêu chuẩn JIS 20K

Kích thước mặt bích JIS 30K

Tiêu chuẩn này chịu được áp lực tối đa là 30kg/cm2, chúng được sản xuất với các loại bích thông dụng đó là: Blind flange, Plate flange và Weld Neck.

Tiêu chuẩn JIS 30K

Thông số mặt bích tiêu chuẩn JIS 30K

Tiêu chuẩn kích thước mặt bích JIS 40K

Áp lực làm việc của loại bích này là 40 kg/cm2, chúng được dùng cho các hệ thống yêu cầu áp suất và nhiệt độ cao. Thông thường bích Weld Neck được sử dụng nhiều nhất bởi khả năng chịu áp cũng như biến đổi áp suất liên tục trong hệ thống có tốc độ dòng chảy cao.

Các loại mặt bích thường sử dụng và sản xuất đó là: Blind flange, Plate flange và Weld Neck.

Tiêu chuẩn JIS 40K

Thông số tiêu chuẩn JIS 40K

Tiêu chuẩn bích thép JIS 63K

Các loại bích thông dụng đó là: Blind flange, Plate flange và Weld Neck. Chúng chịu được áp suất lên tới 63kg/cm2, là loại mặt bích chịu được áp suất và nhiệt độ lớn nhất.

Tiêu chuẩn mặt bích JIS 63K

Thông số tiêu chuẩn JIS 63K

Trên đây là các thông số của mặt bích tiêu chuẩn JIS của Nhật Bản. Thông số được kiểm định và tính toán nhằm đáp ứng áp suất và nhiệt độ cho phép. Các loại bích sản xuất theo tiêu chuẩn này là thép các bon: SS400, A235, A105… và các loại thép không gỉ SUS 201, SUS 304, SUS 316…
