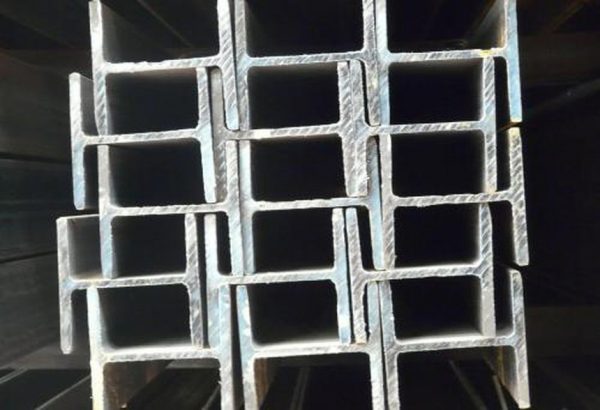

Quy cách thép hình chữ H
1/ Tiêu chuẩn thép hình chữ H
Mác thép cho chúng ta biết tiêu chuẩn để sản xuất nên sản phẩm này là gì? Nơi sản xuất sản phẩm ra sao. Hiện tại có khá nhiều mac thép tương ứng với từng quốc gia khác nhau. Dưới đây là các mác thép tương ứng:
a/ Mác thép của Nga: CT0, CT3 , … theo tiêu chuẩn : GOST 380-88.
b/ Mác thép của Nhật:
Theo tiêu chuẩn: JIS G3101, G3106… SB410, 3010, G4051, G3114-04, G3115, G3136, G3125, SS540. SMA490(A.B.C), SMA570, SM400(A.B.C), SM490(A.B.C), SM520(B.C), SN400(A.B.C), SPAH.
c/ Mác thép của Trung Quốc:
Theo tiêu chuẩn: SS400, Q235A, Q235B, Q235C, Q235D, Q245R/Q345R…. Q345B 15X , 20X,..AS40/45/50/60/70. AR400/AR500.
d/ Mác thép của Mỹ: A36,…
Theo tiêu chuẩn : A570 GrA, A570 GrD, A572 Gr42/50,… ASTM/ASME SA/A36, AH32/AH36, ASTM A283/285.
e/ Theo châu âu (EN)
Theo tiêu chuẩn: S275JR/S275J0/S275J2 S355JR/S355J0/S355J2/S355K2/S235NL, St37-2, ST52-3
2/ Thông số thép hình chữ H
- Chiều cao thân H: 100 – 900 mm
- Chiều rộng cánh B: 50 – 400 mm
- Chiều dài L: 6000 – 12000 mm

3/ Khối lượng thép hình H
Bảng quy chuẩn trọng lượng, quy cách thép hình H: H – Beams
Nominal | Kích thước thông dụng và độ dày tiêu chuẩn. | |||||
Size | ||||||
(mm) | H (mm) | B (mm) | t1(mm) | t2 (mm) | L (m) | W (kg/m) |
100X50 | 100 | 50 | 5 | 7 | 6/12 | 9,3 |
100X100 | 100 | 100 | 6 | 8 | 6/12 | 17,2 |
125X125 | 125 | 125 | 6,5 | 9 | 6/12 | 23,8 |
150X75 | 150 | 75 | 5 | 7 | 6/12 | 14 |
150X100 | 148 | 100 | 6 | 9 | 6/12 | 21,1 |
150X150 | 150 | 150 | 7 | 10 | 6/12 | 31,5 |
175X175 | 175 | 175 | 7,5 | 11 | 6/12 | 40,2 |
200X100 | 198 | 99 | 4,5 | 7 | 6/12 | 18,2 |
200 | 100 | 5,5 | 8 | 6/12 | 21,3 | |
200X150 | 194 | 150 | 6 | 9 | 6/12 | 30,6 |
200X200 | 200 | 200 | 8 | 12 | 6/12 | 49,9 |
200 | 204 | 12 | 12 | 6/12 | 56,2 | |
208 | 202 | 10 | 16 | 6/12 | 65,7 | |
250×125 | 248 | 124 | 5 | 8 | 6/12 | 25,7 |
250 | 125 | 6 | 9 | 6/12 | 29,6 | |
250×175 | 250 | 175 | 7 | 11 | 6/12 | 44,1 |
250×250 | 244 | 252 | 11 | 11 | 6/12 | 64,4 |
248 | 249 | 8 | 13 | 6/12 | 66,5 | |
250 | 250 | 9 | 14 | 6/12 | 72,4 | |
250 | 255 | 14 | 14 | 6/12 | 82,2 | |
300×150 | 298 | 149 | 5,5 | 8 | 6/12 | 32 |
300 | 150 | 6,5 | 9 | 6/12 | 36,7 | |
300×200 | 294 | 200 | 8 | 12 | 6/12 | 56,8 |
298 | 201 | 9 | 14 | 6/12 | 65,4 | |
300×300 | 294 | 302 | 12 | 12 | 6/12 | 84,5 |
298 | 299 | 9 | 14 | 6/12 | 87 | |
300 | 300 | 10 | 15 | 6/12 | 94 | |
300 | 305 | 15 | 15 | 6/12 | 106 | |
304 | 301 | 11 | 17 | 6/12 | 106 | |
350×175 | 346 | 174 | 6 | 9 | 6/12 | 41,4 |
350 | 175 | 7 | 11 | 6/12 | 49,6 | |
354 | 176 | 8 | 13 | 6/12 | 57,8 | |
350×250 | 336 | 249 | 8 | 12 | 6/12 | 69,2 |
340 | 250 | 9 | 14 | 6/12 | 79,7 | |
350×350 | 338 | 351 | 13 | 13 | 6/12 | 106 |
344 | 348 | 10 | 16 | 6/12 | 115 | |
344 | 354 | 16 | 16 | 6/12 | 131 | |
350 | 350 | 12 | 19 | 6/12 | 137 | |
350 | 357 | 19 | 19 | 6/12 | 156 | |
400×200 | 396 | 199 | 7 | 11 | 6/12 | 56,6 |
400 | 200 | 8 | 13 | 6/12 | 66 | |
404 | 201 | 9 | 15 | 6/12 | 75,5 | |
400×300 | 386 | 299 | 9 | 14 | 6/12 | 94,3 |
390 | 300 | 10 | 16 | 6/12 | 107 | |
400×400 | 388 | 402 | 15 | 15 | 6/12 | 140 |
394 | 398 | 11 | 18 | 6/12 | 147 | |
394 | 405 | 18 | 18 | 6/12 | 168 | |
400 | 400 | 13 | 21 | 6/12 | 172 | |
400 | 408 | 21 | 21 | 6/12 | 197 | |
414 | 405 | 18 | 28 | 6/12 | 232 | |
450X200 | 446 | 199 | 8 | 12 | 6/12 | 66,2 |
450 | 200 | 9 | 14 | 6/12 | 76 | |
456 | 201 | 10 | 17 | 6/12 | 88,9 | |
450X300 | 434 | 299 | 10 | 15 | 6/12 | 106 |
440 | 300 | 11 | 18 | 6/12 | 124 | |
446 | 302 | 13 | 21 | 6/12 | 145 | |
500X200 | 496 | 199 | 9 | 14 | 6/12 | 79,5 |
500 | 200 | 10 | 16 | 6/12 | 89,6 | |
506 | 201 | 11 | 19 | 6/12 | 103 | |
500X300 | 482 | 300 | 11 | 15 | 6/12 | 114 |
488 | 300 | 11 | 18 | 6/12 | 128 | |
494 | 302 | 13 | 21 | 6/12 | 150 | |
600X200 | 596 | 199 | 10 | 15 | 6/12 | 94,6 |
600 | 200 | 11 | 17 | 6/12 | 106 | |
606 | 201 | 12 | 20 | 6/12 | 120 | |
612 | 202 | 13 | 23 | 6/12 | 134 | |
600X300 | 582 | 300 | 12 | 17 | 6/12 | 137 |
588 | 300 | 12 | 20 | 6/12 | 151 | |
594 | 302 | 14 | 23 | 6/12 | 175 | |
700X300 | 692 | 300 | 13 | 20 | 6/12 | 166 |
700 | 300 | 13 | 24 | 6/12 | 185 | |
800X300 | 792 | 300 | 14 | 22 | 6/12 | 191 |
800 | 300 | 14 | 26 | 6/12 | 210 | |
900×300 | 890 | 299 | 15 | 23 | 6/12 | 210 |
900 | 300 | 16 | 28 | 6/12 | 243 | |
912 | 302 | 18 | 34 | 6/12 | 286 |
